مواقع الأقطاب

ماذا يعني ما رأيته؟

لماذا أحتاج هذه الخطوة؟

يجد EEGLAB المواقع بمطابقة اسم كل قناة مع ملف قالب فيه الأسماء القياسية، مثل FC5 أو Cz. والمطابقة تنجح فقط إذا كُتبت الأسماء بالطريقة القياسية.

في S001R03.edf تنتهي الأسماء بنقاط زائدة: Fc5. و Cz.. و T10.. النقاط تكمّل كل اسم إلى أربعة أحرف. واسم مثل Cz.. لا يطابق Cz في القالب، فلا يجد له EEGLAB موقعاً. هذه مشكلة حقيقية ستقابلها مع ملفات أجهزة أخرى، لذلك نصلحها هنا أولاً.

كيف أطبّقها في EEGLAB؟

1. شاهد المشكلة

1. افتح الداتاست S001R03.set التي حفظتها في الدرس السابق.
2. في النافذة الرئيسية، سطر Channel locations يعرض No (labels only).
3. اكتب في الـ Command Window: {EEG.chanlocs(1:3).labels}. الناتج 'Fc5.' 'Fc3.' 'Fc1.': كل اسم ينتهي بنقطة.

2. احذف النقاط من الأسماء

تستطيع تغيير اسم واحد يدوياً في Edit › ثم Channel locations، في خانة Channel label (“label”). لكن الأسماء 64، فالأسرع أن تحذف النقاط منها كلها بأربعة أسطر في الـ Command Window:

for iChan = 1:EEG.nbchan
    EEG.chanlocs(iChan).labels = strrep(EEG.chanlocs(iChan).labels, '.', '');
end
[ALLEEG, EEG, CURRENTSET] = eeg_store(ALLEEG, EEG, CURRENTSET); eeglab redraw;

اكتب {EEG.chanlocs(1:3).labels} مرة أخرى. الناتج الآن 'Fc5' 'Fc3' 'Fc1'.

3. اجلب المواقع

1. افتح Edit › ثم Channel locations.
2. لأن القنوات بلا مواقع بعد، يفتح EEGLAB أولاً نافذة عنوانها Look up channel locations?.
3. أبقِ الاختيار الافتراضي في القائمة: use MNI coordinate file for BEM dipfit model. والملف تحته standard_1005.elc.
4. اترك خانة Import file instead and erase all channels غير مفعّلة.
5. اضغط OK. يطبع الـ Command Window السطر 64 channel with the same label found and imported.
6. تفتح نافذة تعديل القنوات، وفيها كل قناة بإحداثياتها. اضغط OK في أسفلها لتغلقها. التغييرات لا تُطبَّق إلا بعد إغلاق هذه النافذة.

4. تحقّق من المواقع على الرأس

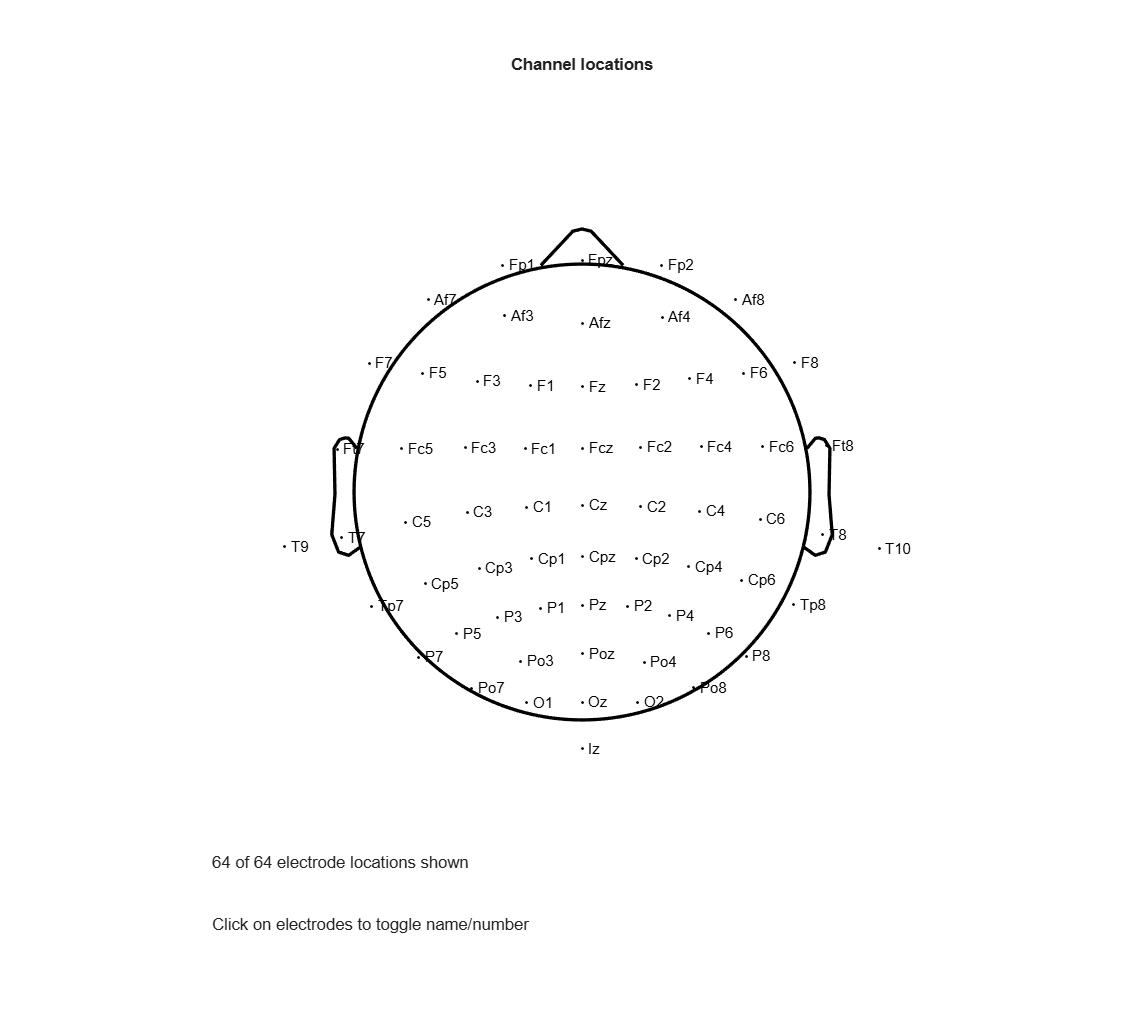

افتح Plot › ثم Channel locations › ثم By name. يظهر رأس من الأعلى، والأنف في الأعلى، واسم كل قطب في مكانه.

5. احفظ

افتح File › ثم Resave current dataset(s). يكتب هذا الأسماء المصحّحة والمواقع في نفس الملف S001R03.set في مجلد الدروس.

كيف أكتبها بالكود؟

% Start EEGLAB and load the file from the previous lesson
[ALLEEG, EEG, CURRENTSET, ALLCOM] = eeglab;
dataFolder = 'C:\Users\me\Documents\eeg-course';   % change it
EEG = pop_loadset('filename', 'S001R03.set', 'filepath', dataFolder);
[ALLEEG, EEG, CURRENTSET] = eeg_store(ALLEEG, EEG, 0);

% Remove the trailing dots from the names (Fc5. -> Fc5, Cz.. -> Cz)
for iChan = 1:EEG.nbchan
    EEG.chanlocs(iChan).labels = strrep(EEG.chanlocs(iChan).labels, '.', '');
end

% Look up the positions in the standard MNI template
% (case does not matter: Fc5 matches FC5)
EEG = pop_chanedit(EEG, 'lookup', 'standard_1005.elc');
EEG = eeg_checkset(EEG);

% Plot the electrodes by name (same as Plot > Channel locations > By name)
figure; topoplot([], EEG.chanlocs, 'style', 'blank', ...
    'electrodes', 'labelpoint', 'chaninfo', EEG.chaninfo);

% Save over the lesson file and show the result in the main window
EEG = pop_saveset(EEG, 'savemode', 'resave');
[ALLEEG, EEG, CURRENTSET] = eeg_store(ALLEEG, EEG, CURRENTSET);
eeglab redraw

• strrep(text, '.', '') تستبدل كل نقطة في النص بلا شيء.
• 'lookup', 'standard_1005.elc' هو نفس الاختيار الافتراضي في نافذة الجلب. يجد EEGLAB هذا الملف داخل إضافة (plugin) dipfit التي تأتي مع EEGLAB.

أي قيمة أختار؟

الاختيار الأساسي: من أين تأتي المواقع؟

الأحرف الكبيرة والصغيرة لا تهم. يقارن EEGLAB الأسماء بالأحرف الصغيرة، فـ Fc5 يجد FC5 في القالب. أما الأحرف الزائدة مثل النقاط أو المسافات فتهم.

كيف أتأكد أنها نجحت؟

1. سطر Channel locations في النافذة الرئيسية يعرض Yes.
2. طبع الـ Command Window السطر 64 channel with the same label found and imported.
3. Plot › ثم Channel locations › ثم By name يعرض 64 قطباً: Cz في الوسط، و Fpz في الأمام، و Oz في الخلف.
4. all(~cellfun(@isempty, {EEG.chanlocs.X})) يعطي 1: لكل قناة إحداثيات.

احتفظ بـ S001R03.set. الدرس التالي (الأحداث) يكمل عليه.

ما الأخطاء التي يقع فيها كثيرون؟

• الجلب قبل حذف النقاط. لا يطابق أي اسم، ولا يظهر أي تحذير. ويبقى سطر Channel locations على No (labels only). احذف النقاط، ثم اجلب المواقع من جديد.
• عدم إغلاق نافذة تعديل القنوات بزر OK. التغييرات لا تُطبَّق إلا بعد إغلاقها.
• ظنّ أن الأقطاب خارج الدائرة خطأ. الدائرة تمثّل المستوى الأفقي المارّ بمركز الرأس. الأقطاب تحت هذا المستوى، حول الحافة السفلى للقبعة (مثل T7 و T8 و T9 و T10 و Iz)، تُرسم عليها أو خارجها. هذا متوقع.
• تفعيل خانة Import file instead and erase all channels. هذا يستبدل قنواتك بكل قنوات القالب (مئات الأسماء). اتركها غير مفعّلة.
• افتراض أن ترتيب القنوات في الملف يتبع الرأس. في S001R03.edf القناة الأولى Fc5 لا Fp1. ابحث عن القناة باسمها دائماً، لا برقمها.

كيف أكتبها في ورقتي؟

قالب: عدّل البيانات والإعدادات والإصدارات لتطابق ما نفّذته.

Channel labels were cleaned of trailing periods and matched to the standard 10-5 template in MNI space (standard_1005.elc) with pop_chanedit (EEGLAB 2026.1).

للتوسّع

• EEGLAB Tutorial: https://eeglab.org/tutorials/04_Import/Channel_Locations.html (c. Channel Locations: Command-line channel location look up example; Why are electrodes plotted outside of the head limits?)
• EEGLAB preprocessing #2: Events and channel locations: https://www.youtube.com/watch?v=2CPmmPG5Beo (الفيديو كاملاً)
• EEG Motor Movement/Imagery Dataset (PhysioNet): https://physionet.org/content/eegmmidb/1.0.0/ (Montage)
