قبل أن تبدأ

الأساس اللي يخلّي باقي المسار مفهوماً: من وين تجي إشارة EEG، وين تنحط الأقطاب، وكيف تقرأ سطر MATLAB.

5 دروس: 4 أساسي، 1 اختياري

بعد هذه المحطة ستستطيع أن:

  • تشرح ليش EEG يقيس نشاط مجموعات كبيرة من الخلايا لا خلية وحدة
  • تحدد موقع أي قطب من اسمه في نظام 10-20
  • تشغّل سطر MATLAB وتقرأ متغيّراً من الـ Workspace
  • تقرأ رسمة طيف بسيطة

الدروس

  1. أصل إشارة EEGأساسي10 دقائق
  2. نظام 10-20 والأقطابأساسي10 دقائق
  3. أساسيات MATLAB لـ EEGLABأساسي15 دقيقة
  4. مفاهيم الإشارات والتردداتأساسي15 دقيقة
  5. تصميم تجارب EEGاختياري15 دقيقة

اختبر نفسك

5 أسئلة. نتيجتك تبقى عندك ولا تُرسل لأي مكان.

1. ما الذي يصل أساساً إلى قطب على فروة الرأس من نشاط الدماغ؟
اعرض الإجابة

الإجابة الصحيحة: الجهود بعد المشبكية لملايين الخلايا الهرمية المتوازية التي تعمل في نفس الوقت

الجهود بعد المشبكية تدوم عشرات الميلي ثانية، فتتراكب بين خلايا كثيرة. والخلايا الهرمية متوازية ومتجهة نحو السطح، فتتجمّع تياراتها بدل أن تلغي بعضها. أما جهد الفعل فقصير جداً، نحو 1 ميلي ثانية، فنادراً ما يتزامن بين خلايا كثيرة.

راجع الدرس: أصل إشارة EEG

2. أي من هذه مصادر غير دماغية قد تظهر في تسجيل EEG؟ (اختر كل ما ينطبق)
اعرض الإجابة

الإجابة الصحيحة: رمش العين وحركتها، عضلات الفك والرقبة والجبهة، شبكة الكهرباء في المبنى

الرمش والعضلات والكهرباء كلها آرتفاكتس: إشارات غير دماغية تختلط بالتسجيل، وقد تكون أكبر من إشارة الدماغ نفسها. الجهود بعد المشبكية في القشرة هي إشارة الدماغ الأساسية. تتعلّم إزالة الآرتفاكتس في المحطتين 3 و 4.

راجع الدرس: أصل إشارة EEG

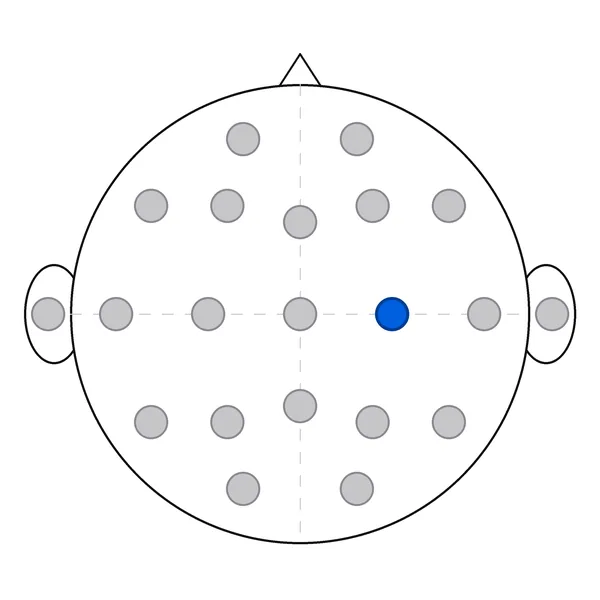

3. الرأس في الرسمة من الأعلى، والأنف للأعلى، كما في رسوم EEGLAB. ما اسم القطب المظلّل؟رأس من الأعلى بأنف في الأعلى وأذنين على الجانبين، وعليه 21 نقطة لأقطاب نظام 10-20 بلا أسماء. نقطة واحدة مظلّلة بلون مختلف في الصف الأوسط من الأمام إلى الخلف، في النصف الأيمن من الرسمة بين المنتصف والأذن.
اعرض الإجابة

الإجابة الصحيحة: C4

القطب في صف C المركزي، وفي النصف الأيمن، والرقم الزوجي يعني اليمين، فهو C4. أما C3 فيقابله في اليسار، و Cz في المنتصف تماماً، و T8 أبعد منه عند حافة الرأس قرب الأذن. يسار رسوم EEGLAB يسار المشارك، لأن الرأس مرسوم من الأعلى.

راجع الدرس: نظام 10-20 والأقطاب

4. المصفوفة demo.data فيها 3 صفوف و 1280 عموداً: القنوات في الصفوف والعيّنات في الأعمدة. أي أمر يعطيك العيّنات 1 إلى 5 من القناة الثانية؟
اعرض الإجابة

الإجابة الصحيحة: demo.data(2, 1:5)

الرقم الأول يختار الصف (القناة) والثاني يختار الأعمدة (العيّنات). الترقيم في MATLAB يبدأ من 1 لا من 0، فـ 0:4 يعطي خطأ. والأقواس المعقوفة للـ cell array لا للمصفوفة. وهذا نفس ترتيب EEG.data في EEGLAB: القنوات أولاً ثم العيّنات.

راجع الدرس: أساسيات MATLAB لـ EEGLAB

5. سُجّلت داتاست بمعدل عيّنات 128 هرتز. ما أعلى تردد يمكن أن تمثّله؟
اعرض الإجابة

الإجابة الصحيحة: 64 هرتز

أعلى تردد يمكن تمثيله هو تردد Nyquist، أي نصف معدل العيّنات: 128 ÷ 2 = 64 هرتز. والتردد الأعلى منه لا يختفي، بل يظهر متنكّراً كتردد أقل (التداخل الطيفي).

راجع الدرس: مفاهيم الإشارات والترددات
